電源類型：鐵路電源，鐵路機車電源
規格型號：ZXD06ARH-110S15
電源尺寸：25.4mmx25.4mmx11mm
輸入電壓：DC18V(9-36V)36V（18-72V)110V(40-170V)
輸出電壓：DC3.3V/05V/12V/15V/24V/28V/48V
輸出功率：6W
該系列電源具備結構緊湊、體積小巧、低紋波噪聲、優秀的EMC特性等特點，尤其適合應用對振動和EMC有特殊要求機車運行環境。
該系列產品特點：
1、滿足（EN50155/IEC60571:1998）TB/T3021-2001鐵道機車車輛電子裝置標準對電源的輸入要求
2、具備110V標準電壓輸入，輸入范圍達40-170V，能夠同時適用于72V、96V、110V等3個標準輸入電壓總線
3、具備3.3V、5V、12V、15V、24V、48V、54V等輸出電壓，能極大地滿足機車各種供電要求
4、輸出功率范圍：6W
5、工作溫度范圍可滿足：-40℃ -+105℃
6、隔離電壓：3000VAC/2250-3000VDC
產品性能
|
輸入電壓 Vdc
|
2：1或4：1
|
|
輸出電壓精度 %
|
Vo1：±1
|
|
Vo2：±3
|
|
|
負載調整率 %
|
Vo1：±0.5
|
|
Vo2：±4.0
|
|
|
電壓調整率 %
|
Vo1：±0.2
|
|
Vo2：±1.5
|
|
|
動態響應
（過沖/恢復時間） |
±4%Vo/400us
|
|
紋波/噪聲（mV）
|
Vo≤5Vdc：50
|
|
Other：100
|
|
|
工作殼溫
|
-40℃ - +105℃
|
|
開關頻率KHz
|
300
|
|
短路保護
|
長期短路自恢復
|
|
隔離耐壓
|
輸入-輸出：1500Vdc
|
|
輸入-輸出：2250Vdc
|
|
|
輸入-殼：1500Vdc
|
|
|
輸入-殼：2250Vdc
|
|
|
輸出與殼：500Vdc
|
|
|
MTBF
|
3×105
|
|
安規要求
|
GB 9254-2008
|
|
型號
|
輸入電壓Vdc
|
輸出電壓Vdc
|
輸出電流A
|
效率%
|
容性能力UF
|
|
ZXD06ARH-18S05
|
18
9-36 |
5.05
|
1
|
80
|
2200
|
|
ZXD06ARH-18S12
|
12
|
0.42
|
81
|
470
|
|
|
ZXD06ARH-18S15
|
15
|
0.33
|
81
|
470
|
|
|
ZXD06ARH-18S24
|
24
|
0.21
|
83
|
220
|
|
|
ZXD06ARH-110S5
|
110
40-170 |
5.05
|
1
|
80
|
2200
|
|
ZXD06ARH-110S12
|
12
|
0.42
|
82
|
470
|
|
|
ZXD06ARH-110S15
|
15
|
0.33
|
82
|
470
|
|
|
ZXD06ARH-110S24
|
24
|
0.21
|
83
|
220
|
|
|
ZXD06ARH-36D05
|
36
18-72 |
+5/-5
|
+0.5/-0.5
|
79
|
2200/2200
|
|
ZXD06ARH-36D12
|
+12/-12
|
+0.21/-0.21
|
80
|
470/470
|
|
|
ZXD06ARH-36D15
|
+15/-15
|
+0.16/-0.16
|
80
|
470/470
|
|
|
ZXD06ARH-36D24
|
+24/-24
|
+0.1/-0.1
|
82
|
220 |

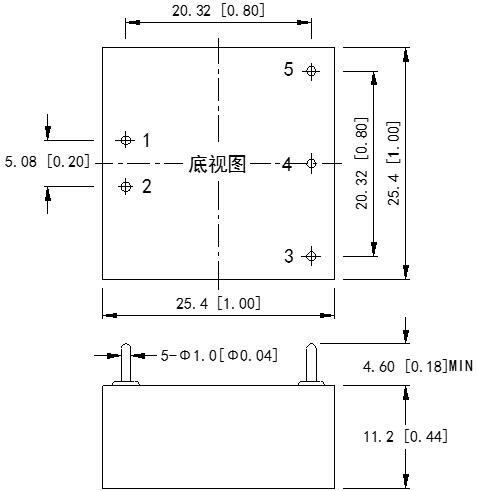

外形尺寸:
| 管腳 | (單路) | 功能(單路) | (雙路) | 功能(雙路) |
| 1 | +Vin | 輸入正 | +Vin | 輸入正 |
| 2 | -Vin | 輸入負 | -Vin | 輸入負 |
| 3 | -Vo | 輸出負 | Vo2 | 2路輸出 |
| 4 | NP | 無此管腳 | COM | 公共端 |
| 5 | +Vo | 輸出正 | Vo1 | 1路輸出 |
