DC-DC電源設計不僅僅是滿足功能需求，還得滿足后期的工作中的抗干擾能力，更好的長遠的應用DC-DC電源的工作能力。

選一款DC-DC開關電源IC為例，如下：

了解管腳說明并注意每個管腳的功能。

1pin：使能腳;

2pin：地腳;

3pin：電源輸出腳;

4pin：電源輸入腳;

5pin:反饋腳，提供反饋電壓;

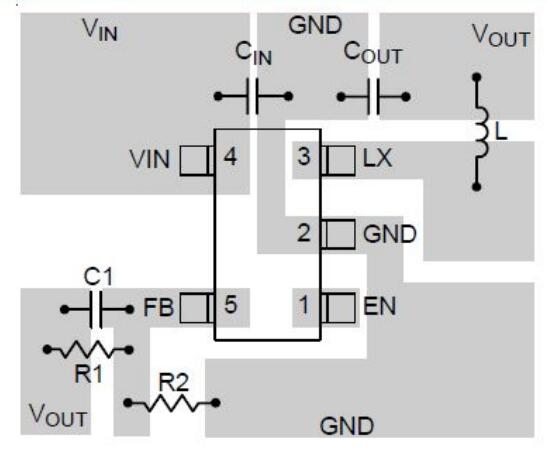

最重要的一步，需要仔細查看datasheet中是否提供了布局指導建議，如圖：

1.主電流通道走線盡量寬而短；

2.輸入電容盡量靠近電源端；

3.讓敏感信號走線遠離LX端；

4.反饋電阻盡量靠近FB端，反饋線起采樣作用。

5.一定得鋪地覆銅。

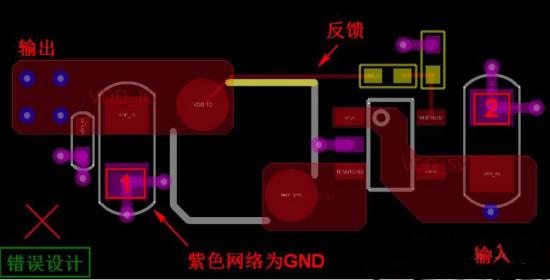

下面了解下圖存在哪些問題：

其中圖中標示了輸入、輸出，以及反饋;

設計中還是存在一些問題需要改善：

1.輸入處電流過孔數目不夠，且最好打在電容右側;

2.反饋線太細建議走15mil粗線，連到輸出端最后一個電容，不要直接連在電感上;

3.1腳為使能腳，不需要覆銅;

4.0402小電容建議十字花鏈接;

5.輸入輸出回路太大，可以改變布局讓其他共地，縮小環路面積;

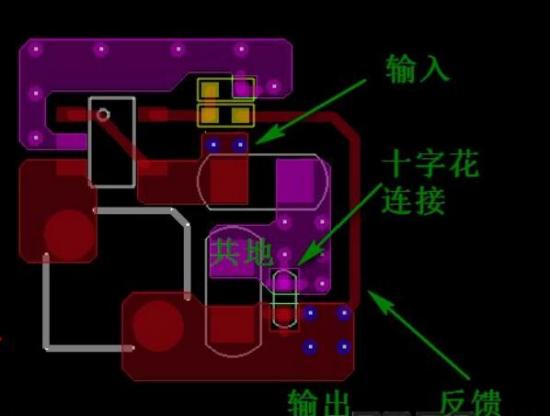

經過改善后的布局連線，如圖：



完善后的DC-DC電路布局和走線形式，在工作中會大大的減少噪聲。
